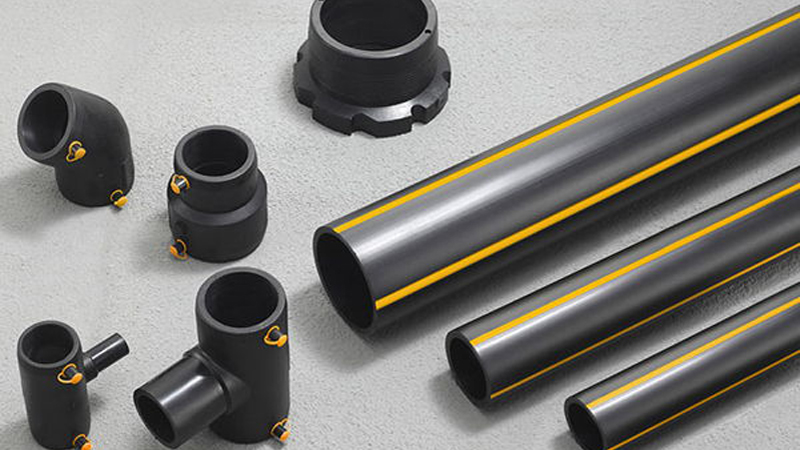

Les tubes et raccords en Polyéthylène sont une des solutions qui répondent le mieux aux critères du développement durable (Environnement, Economique et Sociétal) dans le cadre du transport de gaz et de fluides sous pression. L'étude de différents matériaux aptes à remplacer l'existant avec une valeur ajoutée technico-économique, a conduit le marché ( 1 ) du gaz vers le Polyéthylène. Aujourd'hui, l'expérience confirme ce choix et l'optimisation de la technique (résines, raccords, méthodes de pose) pérennise sa garantie technique.
Applicable pour le Réseau de distribution de gaz combustibles réseau 4 bars
Branchement réseaux industriel, publique et privéCaractéristiques :
Applications, Certification et Homologation
TUBES PEHD GAZ - 4 | ||||||
---|---|---|---|---|---|---|
Diamètre | Tolérance Ø | S D R | Épaisseur | Ovalisation | Tolérance EP | PE |
20 | 0.3 | 11 | 3.0 | 1,2 | 0,4 | PE 80 |
40< | 0.4 | 11 | 3.7 | 1,2 | 0,4 | PE 80 |
63 | 0.4 | 11 | 3.7 | 1,4 | 0,4 | PE 80 |
125 | .8 | 11 | 11,4 | 2,5 | 1,3 | PE 80 |
200 | 1,2 | 17,6 | 11,4 | 4 | 1,3 | PE 100 |
250 | 1,5 | 17,6 | 14,2 | 5 | 1,6 | PE 100 |
CARACTÉRISTIQUES | ||
---|---|---|
Méthodes d'essais | Spécification PE 80 | Spécification PE 100 |
Caractéristiques Dimensionnelles | Selon la norme EN 1555(1-7) | Selon la norme EN 1555(1-7) |
Indice de fluidité à 190°C-5Kg (g/10min)NF EN ISO 1133 | 0.9 à 1 g/10 min | 0.23 à 0.4 g/10 min |
Masse volumique ISO 1183 | 930 à 954 Kg/m3 | 956 à 961 Kg/m3 |
Caractéristiques en traction NF EN 638 (2) ISO 6259 | εr ≥ 350% | εr ≥400% |
Retrait à chaud NF EN 743 ISO 2505 | ≤ 3% Aspect conservé | ≤ 3% Aspect conservé |
Résistance à la pression hydraulique EN 912 ISO 1167 | Pression d'essai : 2 σe/d-e * 20°C σ=10 MPa * 80°C σ=4.6 MPa | Pression d'essai : 2 σe/d-e / 20°C σ=12 MPa / 80°C σ=5.5 MPa |
Stabilité à l'oxydation à 210°C EN 728 ISO10 837 | t > 20 min | t > 20 min |
Dispersion du noir de carbone ISO 11 420 | La note ≤ 3 | La note ≤ 3 |
Teneur en noir de carbone ISO 6964 | ≤ 3% | ≤ 3% |
