• +213 (0) 550 080 229
  • +213 (0) 770 178 984

PEHDTÉLÉCOM

Le tube en polyéthylène haute densité (PEHD) est le matériau de choix pour protéger les câbles de télécommunication et les autoroutes à fibre optique. Les conduits en PEHD résiste aux produits chimiques et aux sols corrosifs, et assure une protection et une longue durée pour les câbles. La grande longueur et la résistance à la traction du tube, font de lui un produit idéal de protection pour les technologies d'installation de pointe du HDD (forage directionnel horizontal).

PEHD TÉLÉCOMMUNICATION

Applicable pour le Installations industrielles et gainage pour la télécommunication (fibre optique).

Excellent produit pour l'isolation et la protection de câbles de télécommunication et la fibre optique

Caractéristiques :

  • Longueur : Variable - voir tableau ci dessous
  • Matière : PEHD

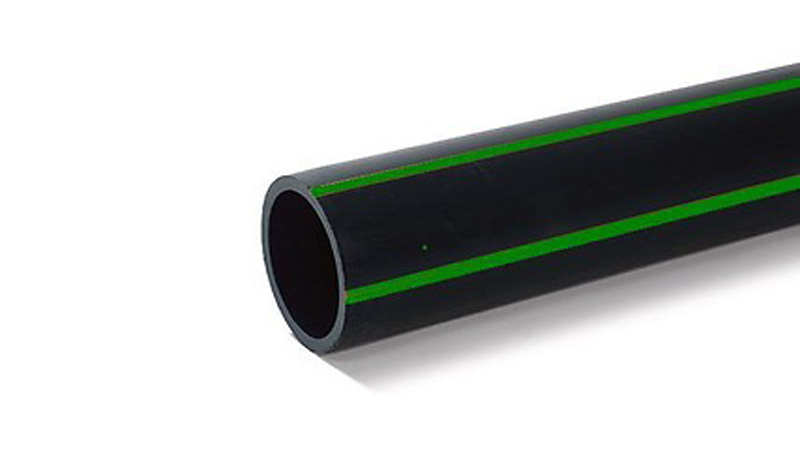

  • Teinte : Noir avec bandes Verte
  • Nom de la gamme : Tube PEHD Rainures
  • Type de pose : Compression et électro fusion
  • Norme de référence :NF T54-072 / AFAQ ISO 9001 - 2008 + Tedj
  • Téléchargement Fiche technique PEHD télecom

    • Tube PEHD Télecom & Fibre Optic

    Applications, Certification et Homologation

    FICHE TECHNIQUE

    Ø extérieur Ecart Ø 10 br Epaisseur 10 br Ecart toléré 12 br Epaisseur 12 br Ecart toléré 16 br Epaisseur 16 br Ecart toléré
    40 40,4 2,4 0,5 3 0,5 3,7 0,6
    50 50,4 3 0,5 3,4 0,5 4,6 0,7
    90 90,6 5,4 1,11 6,4 1,11 8,2 1,2

    Installations industrielles et gainage pour la télécommunication

    CARACTERISTIQUES ET METHODES D'ESSAIS Spécifications
    Matière PE 100
    Caractéristiques Dimensionnelles LA NORME NF T54-072
    Indice de fluidité à 190°C-5Kg (g/10min.) NF EN ISO 1133 .2 à 0.3 g/10 min
    Masse volumique ISO 1183 ≥960 Kg/m3
    Caractéristiques en traction NF EN 638 (2) ➢ La contrainte au seuil d'écoulement :≥15MPa ➢ l'allongement à la rupture : εr ≥ 350%
    Retrait à chaud NF EN 749-B ≤3% Aspect conservé
    Résistance hydrostatique NF EN 921 Pression d'essai : 2 σe/d-e ➢ à 20°C σ=10 MPa ➢ à 80°C σ=4.6 MPa
    Stabilité à l'oxydation à 210°C EN 728 t ≥ 20 min
    Teneur en noir de carbone ISO 6964 ≤2.3%
    Résistance au choc à -5° C ET +50°C EN 50086-2-4 t ≥ 20 min
    Resistance a la propagation lente de fissure>=5mm (essais à la virole) ISO 13480 Aucune rupture d'éprouvette pendant toute la durée de l'essai
    Tenue à la fissuration lente en milieu tensio-actif NF T 54-077 Vitesse de propagation de la fissure≤15mm/24h
    Résistance à l'écrasement NF EN 50086-2-4 forces appliquées > 1000N Obtention d'un écrasement de 5%
