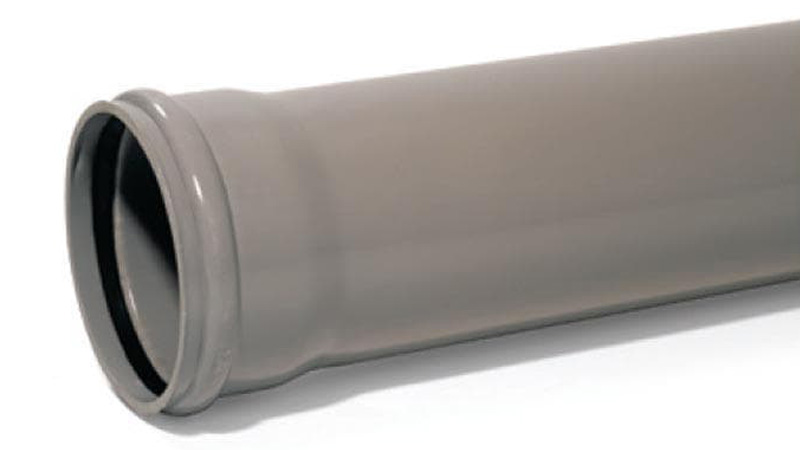

TUBE PVC U

Applicable pour:

  • Adduction d'eau potable, réseaux publics, privés ou industriels
  • Refoulement de réseaux d'assainissement
  • Assainissement sous pression ou sous vide
  • Transport sous pression des liquides alimentaires ou industriels.
  • Réseaux d'assainissement gravitaire
  • Eaux vannes et eaux pluviales
  • Gaine pour construction souterraine des lignes de télécommunication, de distribution de télévision par câble, réseaux d'alarme ou télésurveillance
  • Protection des câbles électriques basse tension.
  • Réseaux d'irrigation enterrés

    • TRANSPORT ET ASSAINISSEMENT EAU / LIQUIDE

    Applicable pour l'eau

    Branchement réseaux privés, publique et industriel

    Caractéristiques :

  • Longueur : Variable - voir tableau ci dessous
  • Teinte : Gris
  • Nom de la gamme : Tube PVC EAU
  • Type de pose : Collage
  • Norme de référence : AFAQ ISO 9001 - 2008 + Tedj
  • Homologation: ENACT / VERITAL
  • Normes: ISO 1452/ ISO 1401
  • Téléchargement Fiche technique

    • Applications et Certifications

    Spécifications d'emboitement et d'ovalisation tubes PVC à coller

    Ø extérieur Longueur d'emboîtement (mm) Longueur du chanfrein (mm) Angle de chanfrein ovalisation
    25 18.5 5 15°-45° 0.25
    32 22 5 15°-45° 0.25
    40 26 5 15°-45° 0.25
    50 31 5 15°-45° 0.3
    63 37.5 5 15°-45° 0.4
    75 43.5 6 15°-45° 0.5
    90 51 6 15°-45° 0.6
    110 61 6 15°-45° 0.7
    125 68.5 6 15°-45° 0.8
    160 86 7 15°-45° 1.0
    200 106 9 15°-45° 1.2
    300 131 9 15°-45° 1.5
    315 163.5 12 15°-45° 1.9
    400 206.0 15 15°-45° 2.2
    500 258 15 15°-45° 2.5
    630 324 123 15°-45° 3

    NB: L'épaisseur restant de la paroi sur le chanfrein = 1/3 x épaisseurs du Ø

    Spécifications d'emboitement et d'ovalisation tubes PVC à joint

    PVC U
    Ø extérieur Emboîtement L (mm) "C" Emboîtement L (mm) "M" Chanfrein L (mm) Angle chanfrein Ovalisation
    110 40 64 6 15°- 45° 0.7
    160 48 71 7 15°- 45° 1.0
    200 54 75 9 15°- 45° 1.2
    250 62 81 9 15°- 45° 1.5
    315 72 88 9 15°- 45° 1.9
    400 86 92 15 15°- 45° 2.2
    500 97 102 18 15°- 45° 2.5
    630 105 123 23 15°- 45° 3
